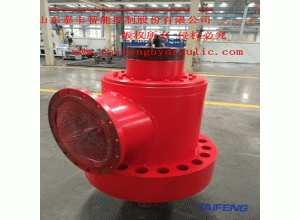

充液閥是一種液控單向閥，在中、大型液壓機上起到加大供油量，使主缸活塞快速下降的作用。因此充液閥主要是安裝于油箱和主缸的中間。相信大家對充液閥工作原理了解不多，接下來就帶大家一起來看下充液閥工作原理。
充液閥工作原理：主缸活塞降低時，活塞因自重而降低，致使主缸上腔成真空狀況，將充油閥的閥口吸開，把上油箱的油放入主缸上腔。活塞到位后，繃簧將充油閥封閉，壓機在油泵供油壓力下作業。然后要活塞反程油泵向主缸下腔供油，在活塞尚未動時，下腔就有壓力了，小管把這個閥去翻開充油閥，活塞上升時，油就回到上油箱了。上油箱滿了后，有一根大管子把多的回到下油箱。
充液閥通常作為液壓缸和油箱間的吸排油閥運用，充液閥大型壓力機的快進行程，要從油缸向油箱吸油，加壓時避免從油缸流入油箱，反向時從油缸排油到油箱。法蘭型充液閥體積小，經過流量大且無泄漏，可直接焊接或用法蘭固最大流量是自在活動時壓力損失時所得的值。最低液控壓力比為閥座有些與液控受壓有些面積比所決議。回程時，必須先泄壓，不然能夠無法敞開或形成沖擊。它操控的油缸被迫行進時，操控油為壓力油，充液閥翻開，油缸充液閥腔因真空汲取很多油液，當需求加壓繼續行進時，操控壓力油斷開，充液閥封閉，油缸充液閥腔打高壓油慢速行進。回程時，充液閥再次翻開，油液經過充液閥疾速回油箱。
充液閥在鍛壓機械、沖床、壓力機、注塑機等機械設備中廣泛應用。一般來說，充液閥加工都較為精良、不會產生泄漏、保壓性能良好。這些優點都是液壓閥在這些設備中廣泛應用的原因。
充液閥是一種液控單向閥，一個方向止流，另一個方向自由流通，先導動作是由油口供壓的控制閥芯用液壓實現的，由此而直接打開主閥。這種閥是為疊加系統而設計的，即在一個基礎件上可以疊加各種各樣的其它類別的液壓閥。
結構特點
充液閥采用彈簧加載式盤式截止結構，能使活塞在壓力作用下快速充放，充液閥也可以設置預開啟壓力，具有可靠的密封性能。加工精良，精密高度，無泄漏，保壓性能良好。 自身帶緩動閥芯，能有效減少動聲和振動。
產品名稱 型號 規格
TCF型充液閥 TCF1(2)-H**B 40-100
CF型充液閥 CF1(2)-DG24-H***B-NX 100-400
TRCF型充液閥 TRCF1(2)-***A1-10 100-300
STF型充液閥 STF-H40NX-V 25-160
CFK型充液閥 CFK-H25B 25-40
