模具的壽命自然與鋼材的質(zhì)量有關(guān)。但如果使用不當(dāng)，就是再好的鋼材也不能保證有好的壽命。從熱處理到壓鑄生產(chǎn)，溫度（熱量）都是壓鑄模具壽命長(zhǎng)短的決定因素之一。

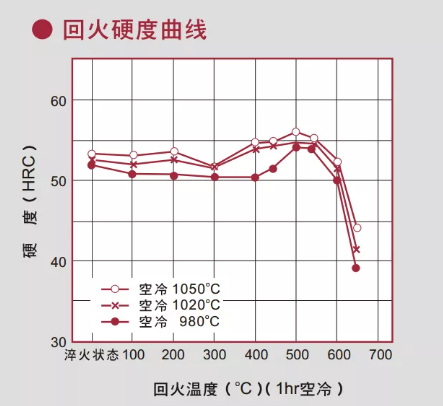

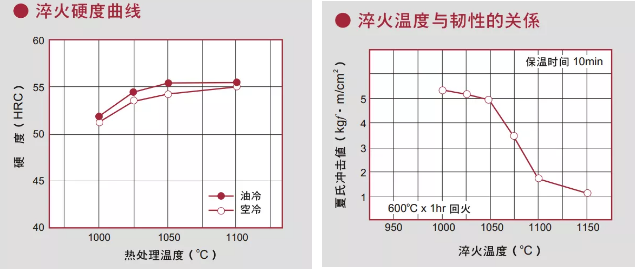

從以上的圖線可知，材料要求硬度越高，則淬火的溫度就越高，韌性越低，回火的溫度也越低。
回火的重要作用之一，就是消除淬火鋼中的殘余應(yīng)力。回火溫度愈高，則淬火應(yīng)力的消除愈徹底,鋼的塑性也增大。當(dāng)然，淬火鋼的硬度也會(huì)隨之降低。所以，在決定模具材料硬度的時(shí)候，不要只是考慮為了防止沖蝕而把硬度要求到最高。而是應(yīng)該充分考慮模具結(jié)構(gòu)的應(yīng)力問(wèn)題，并根據(jù)實(shí)際情況適當(dāng)?shù)挠捕戎到档鸵稽c(diǎn)。因?yàn)闆_蝕還可以通過(guò)表面氮化、被覆，改善澆注系統(tǒng)，調(diào)整壓鑄工藝等一系列方法來(lái)解決。反之，如果因?yàn)閼?yīng)力集中，過(guò)早出現(xiàn)模具開(kāi)裂而造成的損失會(huì)更大。
鋼材在熱處理或壓鑄生產(chǎn)的時(shí)候，具有截面急劇變化的工件或者有尖銳槽口的工件、都易于產(chǎn)生淬火裂紋。

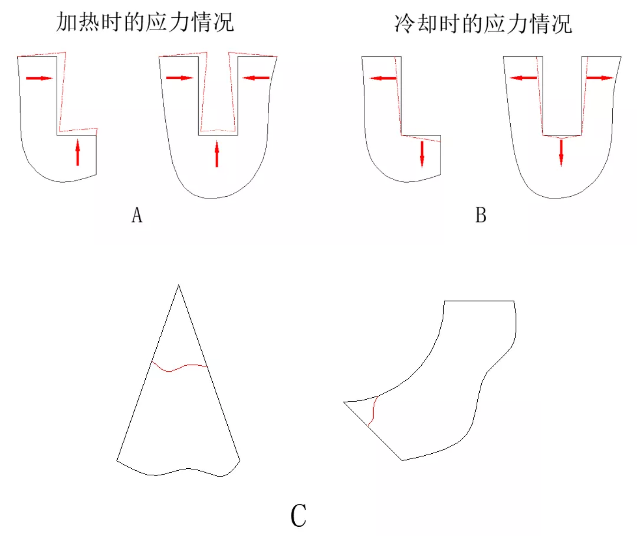

熱處理的工藝過(guò)程都要經(jīng)過(guò)加溫和冷卻來(lái)實(shí)現(xiàn)。工件的尺寸和形狀不同，必然影響受熱加溫和冷卻散熱的狀況。在工件的槽口處易于造成應(yīng)力集中現(xiàn)象，槽口處的應(yīng)力值往往幾倍于其他截面處的平均應(yīng)力值。槽口處的圓角半徑愈小，則顯現(xiàn)應(yīng)力集中的現(xiàn)象愈嚴(yán)重 (如A、B圖)。在尖銳棱角處也是最易于形成應(yīng)力集中的地方(如C圖)。
應(yīng)力集中區(qū)域能顯著地降低鋼的塑性。更容易造成開(kāi)裂和引起早期疲勞破斷。
模具結(jié)構(gòu)出現(xiàn)這種情況，一般都是因?yàn)楫a(chǎn)品結(jié)構(gòu)造成的。所以，在產(chǎn)品設(shè)計(jì)的初期，就要認(rèn)真考慮如何避免或減少應(yīng)力的產(chǎn)生。
壓鑄生產(chǎn)的過(guò)程，也是讓材料經(jīng)過(guò)不斷反復(fù)的受熱加溫和冷卻散熱的過(guò)程。如果受熱升溫與冷卻散熱后的溫差越大，則應(yīng)力集中的地方就越早出現(xiàn)開(kāi)裂和疲勞破斷。

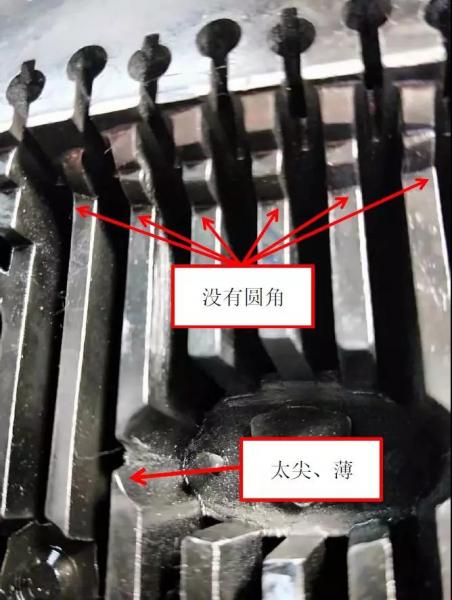

由于應(yīng)力集中，壓鑄200模次就出現(xiàn)裂紋。

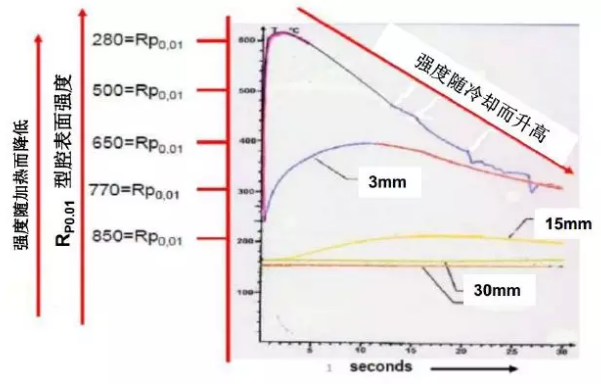

上圖所示，材料的熱強(qiáng)度隨溫度的升高而降低，到了臨界值，更是急劇下降。
生產(chǎn)中，溫度升高主要來(lái)源于壓鑄液體的熱量及填充動(dòng)能轉(zhuǎn)變成的熱能。所以，料液溫度過(guò)高和填充速度過(guò)快，都會(huì)引起型腔表面的熱強(qiáng)度降低。從而加快了材料的沖蝕、粘模、龜裂等讓模具失效的狀況出現(xiàn)。因此，在保證壓鑄產(chǎn)品質(zhì)量的前提下，盡量采用相對(duì)低溫的料液和慢速填充，是延長(zhǎng)模具壽命的有效方法。
優(yōu)質(zhì)鋼材是保證模具壽命的先決條件。合理的零件結(jié)構(gòu)和澆注系統(tǒng)的設(shè)計(jì)，是保證模具壽命的必要條件。
結(jié)構(gòu)設(shè)計(jì)應(yīng)該考慮盡量避免或減少應(yīng)力的產(chǎn)生。然后，通過(guò)熱處理的回火將其完全或最大限度的消除。澆注系統(tǒng)的設(shè)計(jì)應(yīng)該通過(guò)對(duì)填充和排溢的控制，來(lái)降低生產(chǎn)時(shí)的阻力。用相對(duì)低溫的料液和慢速填充（詳細(xì)請(qǐng)關(guān)注《溫度與壓鑄工藝》）。
壓鑄生產(chǎn)時(shí)沖擊動(dòng)能的降低，會(huì)減少熱量的產(chǎn)生，縮小模具表面升溫的幅度，改善了材料的工作環(huán)境，對(duì)保持材料的熱強(qiáng)度至關(guān)重要。所以，進(jìn)料與排溢系統(tǒng)的設(shè)計(jì)（即澆注系統(tǒng)的設(shè)計(jì)）也是一項(xiàng)溫度控制的技術(shù)。而熱處理技術(shù)就更不用說(shuō)了。由此說(shuō)明，溫度控制對(duì)材料的應(yīng)用（模具壽命）是多么的重要！
