摘要：設計了一種大巴車室內自燃警報及自動滅火系統，該設計的原理是利用紅外檢測儀檢測大巴車內的溫度，檢測車內著火位置，并預警，進而執行自動噴射泡沐，達到滅火的目的，防止大巴車自燃。
關鍵詞：檢測；預警；滅火；
1 引言
作為公交與汽運的主要用車，其運行安全方面問題也備受關注，一系列如臺灣客車自然，日本停車場汽車自燃等的事故所造成的巨大損失嚴重威脅著乘客們的生命財產安全。在夏季太陽的炙烤下，暴曬的車輛車內溫度能夠達到60攝氏度以上，車內的易燃易爆物品會變得非常危險，很容易成為自燃的禍?zhǔn)住，F(xiàn)在很多的汽車內飾材料，一般不具備防火性能，一旦發生火災，火勢容易蔓延。若處置不及時則后果不堪設想。準對上述問題，本文設計一種大巴車室內自燃警報及自動滅火系統，實時監控大巴車室內的溫度變化，如果發現火情及時自動處理。
2 系統的方案設計
2.1車頂部系統結構
本發明的整體結構俯視示意圖如圖1所示

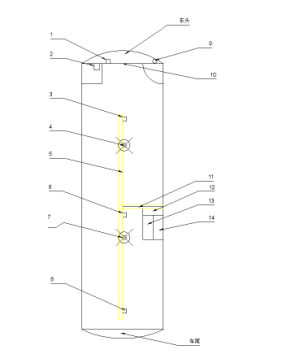

圖1 整體結構俯視示意圖
（1-PLC處理器和蓄電池；2-按鈕盒；3-前噴頭；4-第一紅外探測器；5-共軌管道；6-中噴頭；7-第二紅外探測器；8-后噴頭；9-報警器；10-太陽能面板；11-雙橡膠軟管；12-第一電磁閥和第二電磁閥室；13-NaHCO3溶液罐；14- AL2(SO4)3溶液罐）
如圖1所示，本系統由檢測部分和實施部分，其特征在于：過道上部車頂安裝倆個紅外探測器，實時探測車內的各個位置的溫度，并起到定位作用。過道內上部車頂安裝三個可伸縮360°噴頭，作為泡沐的噴射器。噴頭處電機為微型直流電機，能夠自動伸縮，增加其射程，噴頭緊靠共軌管道，由比例電磁閥連接。自制滅火箱中有NaHCO3溶液和AL2(SO4)3溶液分別放置在倆個長方形密閉防爆罐中，每個灌口裝有電磁閥，每個電磁閥分別接一個橡膠管，通往共軌管道。三個噴頭旁分別用比例電磁閥共同鏈接一個共軌管道，使泡沐原料（NaHCO3和AL2(SO4)3）在其中充分反應。輸送管路和紅外定位傳感器，自制滅火裝置都用防銹減震材料固定在車頂部。共軌管道接自制泡沐滅火器，改造原有的泡沫滅火器，將NaHCO3和AL2(SO4)3 分別放置在倆個長方形密閉防爆灌中，箱口各有一個電磁閥和串聯單向閥，每個閥口外接一個橡膠軟管與共軌管道相連。
2.2車前部系統結構
圖2 整體結構正視示意圖
（1-PLC處理器和蓄電池；2-按鈕盒；9-報警器；10-太陽能面板；15-前擋風玻璃；16-前車身）
上圖2為整體結構正視示意圖，車頭前擋風板玻璃上邊沿貼一排太陽能電池板。用來為紅外探測器，電磁閥，噴嘴和報警器等設備提供電能。司機操控臺上加裝選擇處理按鈕，警報關/開，噴射泡沫—前—中—后—S（所有）—停止（停止噴射）按鈕。此按鈕由塑料蓋子蓋住，平時無法觸動，需要時打開蓋子按下按鈕，方便司機操控，處理突發事件。用PLC處理器接受探測器的信號，并預警。
2.3 PLC控制部分
PLC為核心部件，各個電磁閥和比例電磁閥都由其控制，太陽能發電為控制住各處的閥門的供電，多余的電儲存在蓄電池中。PLC和蓄電池放在一個箱子里。安放在車頭前操作臺的下方，方便控制和檢修。
模式選擇1，接受司機的操縱指令，并進行相應動作。
模式選擇2，自動處理并驅使電磁閥打開，并調整噴頭朝向。滅火器放置在中間噴頭側邊頂部固定。PLC處理器和電源做成一體裝置放置在司機操控臺下部并固定。
3 系統的具體實施
當紅外探測探測器探測到室內某位置達到設定溫度，將高溫信號以及位置傳輸給PLC處理器，經過處理后預警，警報響起，高溫區域的噴射燈亮起，表示此區域存在高溫。
3.1系統的工作模式1
十秒內警報未解除，PLC處理器執行下一步命令，控制高溫區域的噴頭伸展開并調整噴頭朝向，指向高溫位置，打開比例電磁閥。準備就緒時，啟動滅火器電磁閥，電磁閥打開。溶液從箱內流出，經過橡膠軟管，進入共軌管道，充分反應，并經過噴頭噴出。若火勢蔓延到其他區域，經過紅外探測器，將信號傳輸給PLC處理器，處理器將執行直接開啟相應區域噴頭。
3.2 系統的工作模式2
若十秒內司機將警報解除，操作臺相應高溫區域燈常亮，接著司機按下常亮的燈。使PLC處理器開始執行命令，控制高溫區域的噴頭伸展開并調整噴頭朝向，指向高溫位置，打開比例電磁閥。準備就緒時，啟動滅火器電磁閥，電磁閥打開完全。溶液從箱內流出，經過橡膠軟管，進入共軌管道，充分反應，并經過噴頭噴出。如果司機按下其他區域的鍵，其他區域也會相應噴出泡沫。若司機按下停止按鈕，滅火器電磁閥關閉，停止噴射。如下圖3為系統的具體工作流程示意圖。

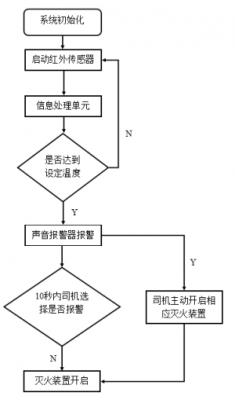

圖3 系統的工作流程示意圖
說明：（1）若高溫區域在倆噴頭重疊控制區域，為保證乘客臉部安全后噴頭的比例電磁閥的開度全開，前噴頭開度為一半。
（2）若紅外探測器檢測到大巴最后排座位溫度高于設定值100℃（發動機位置），則預警，后噴頭對準后擋風玻璃噴射泡沫，抑制火勢，降低車內溫度，為人員疏離爭取更多的時間。
4 結束語
本文主要關注車輛室內的安全隱患尤其是火災的發生，設計了一種大巴車內自燃警報及自動滅火系統使得火災處理更加迅速主動。隨著大巴車的普及以及環保意識的加強，人民越來越多的會選擇大巴車出現。因此，大巴車的安全運行是我們需要認真關注的問題。
